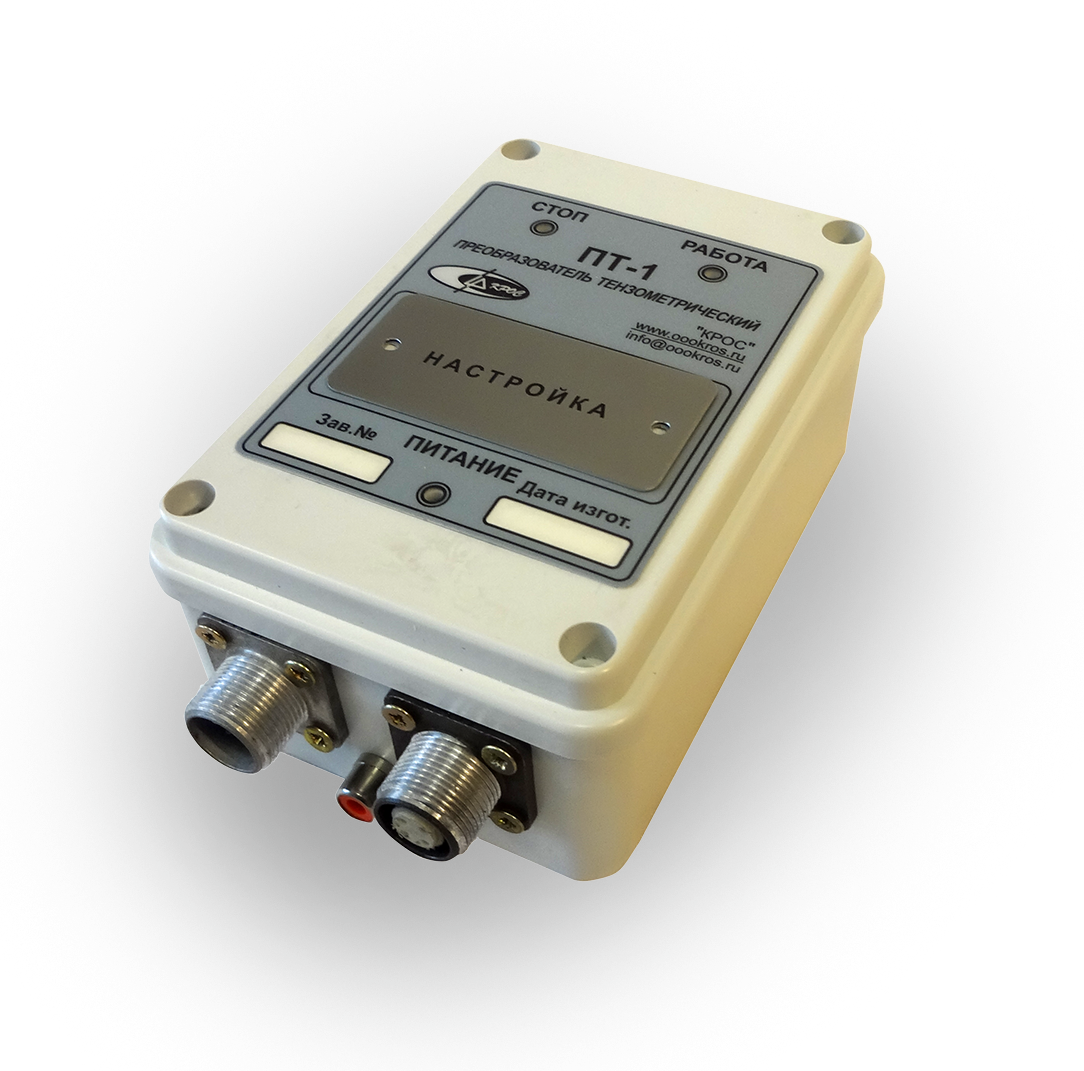

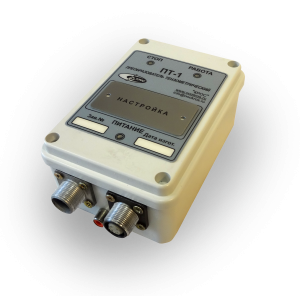

ПТ-1 преобразователь тензометрический
Преобразователь тензометрический применяется в составе системы ограничения нагрузок подъемников и лифтов в качестве комплектующего изделия. Место установки и исполнение преобразователя определяется конструкцией конкретной машины.
Преобразователь выполняется в виде блока, определяющего величину нагрузки (приведенной к месту установки датчиков), реализующего сравнение действующей нагрузки с заданным порогом ограничения и формирующего сигналы запрещения работы путем размыкания цепи исполнительного механизма и коммутации цепей собственных светодиодных индикаторов и звуковой сигнализации при нагрузке, превышающей ограничение (более 100%).
Преобразователь содержит в качестве коммутирующего выходного элемента реле с «сухими» контактами которые при формировании сигнала запрещения работы размыкаются.
В зависимости от сопротивления тензорезисторного моста, напряжения питания моста и датчика преобразователь имеет различные исполнения.
ВАРИАНТЫ ИСПОЛНЕНИЯ
| МАРКИРОВКА | НАПРЯЖЕНИЕ ПИТАНИЯ | НАПРЯЖЕНИЕ ПИТАНИЯ МОСТА | СОПРОТИВЛЕНИЕ МОСТА |
| БАЗОВЫЕ ИСПОЛНЕНИЯ | |||
| ПТ-12 | 12 В | 18 В | 400 Ом |
| ПТ-24 | 24 В | 18 В | 400 Ом |
| ИСПОЛНЕНИЯ ПО СПЕЦИАЛЬНОМУ ЗАКАЗУ | |||
| ПТ-12С | 12 В | 4..18 В | 800 Ом |
| ПТ-24С | 24 В | 4..18 В | 800 Ом |
Вид климатического исполнения преобразователя У2 по ГОСТ 15150, но с диапазоном температур от -40°С до +60°С.
Степень защиты преобразователя 1Р32 по ГОСТ 14254.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ХАРАКТЕРИСТИКА | ЗНАЧЕНИЕ |
| Условное обозначение | ПТ-1 ТУ3458-006-33030246-00 |
| Напряжение питания постоянного тока | см. таблицу ИСПОЛНЕНИЯ |
| Колебания напряжения питания | от -15% до +25% |
| Ток потребления, не более | 0,5 А |
| Управляющий сигнал | сухие контакты реле (нормально разомкнутые) |
| Ток цепи управления, не более: | |
| — при напряжении 220 В переменного тока | 2 А |
| — при напряжении 24 В постоянного тока | 5 А |
| Предварительная сигнализация | зуммер |
| Входные сигналы: | |
| — количество датчиков | 4 (полный мост) |
| — сопротивление моста | см. таблицу ИСПОЛНЕНИЯ |
| — тип питающего тока | постоянный |
| — напряжение питания моста | см. таблицу ИСПОЛНЕНИЯ |
| Регулировка порога срабатывания | 20… 100 МПа |
| Точностные показатели: | |
| — ошибка настройки (установка порога), не более | 1% |
| — погрешность от действия внешних факторов во всем рабочем диапазоне температур, не более | 2% |
| Условия и продолжительность эксплуатации: | |
| — защита от переполюсовки | имеется |
| — режим работы | непрерывный |
| — климатическое исполнениe | У2 по ГОСТ 15150 |
| — рабочая температура | -45…+50 С |
| — температура хранения | -45…+70 С |
| — относительная влажность | 98% при 25 С |
| — защита от попадания посторонних тел и воды | IP44 по ГОСТ 14254 |
| Габаритные размеры (длина х ширина х высота) | 160х80х58 мм |
| Масса, не более | 1,0 кг |
| Ресурс | 10 000 часов |
| Срок службы | 10 лет |
| Среднее время наработки на отказ, не менее | 1000 часов |
