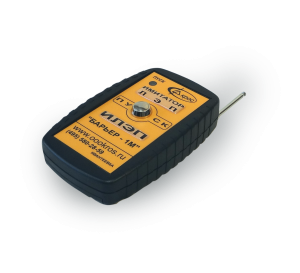

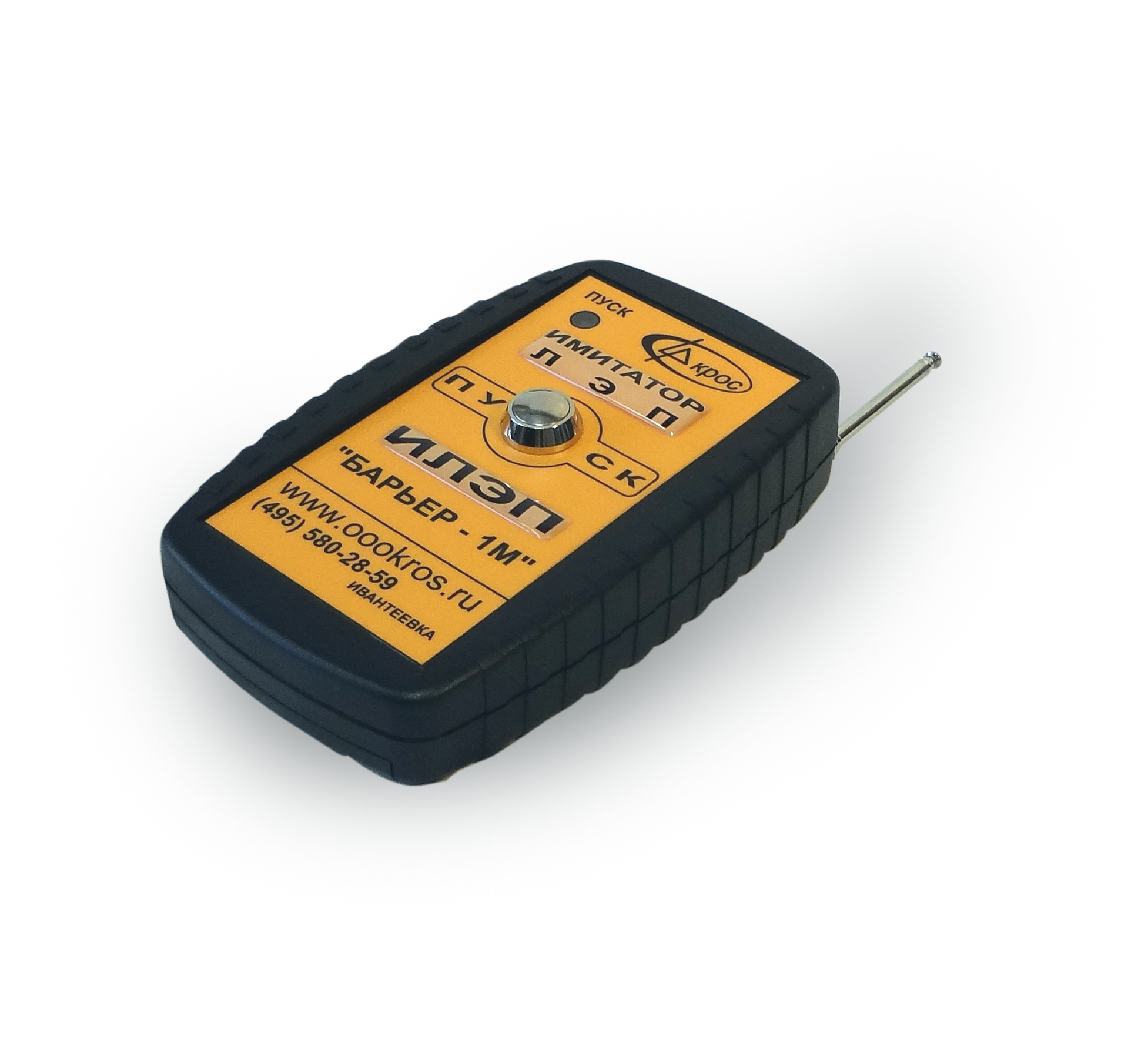

ИМИТАТОР ЛЭП — ИЛЭП
ИЛЭП, далее имитатор, является имитатором ЛЭП (линии электропередач). Данный имитатор предназначен для контроля работоспособности сигнализаторов и устройств защиты от опасного приближения к ЛЭП типа «УАС», «АСОН», «УСОМ-ЭЛЕКТРОСТОП», «УЗК», «Барьер-1М», «Барьер-2000К», а также ограничителей грузоподъемности в состав которых входит система обнаружения ЛЭП. Примером таких ограничителей грузоподъемности являются «ОНК140», «ОНК160», «ОГМ240», «АС-АОГ», «ПБК1», «ЩИТ» и иные устройства, принцип действия которых основан на измерении электрической составляющей электромагнитного поля ЛЭП посредствам емкостных датчиков, далее — АБ, антенных блоков. Контроль осуществляется путем создания электрического поля имитатором, эквивалентного полю ЛЭП.
Данный имитатор имеет соответствующую защиту потребителя (оператора), в случае прикосновения с его антенной.
Имитатор соответствует требованиям безопасности по ГОСТ 22261.
Основные технические характеристики
| Условное обозначение | ИЛЭП «Барьер-1М» ТУ 4234-001-73072622-201 |
| Напряжение питания | 5,0-6,5В (батарейки АА, 4шт.) |
| Максимальный потребляемый ток | 170 мА |
| Величина напряжения в антенне | 400-700В, 50Гц |
|
Длина встроенной телескопической антенны |
350-400мм |
| Расстояние между антенной ИЛЭП и АБ сигнализатора при котором происходит срабатывание | 1,0-2,5м |
| Условия эксплуатации | УХЛ2 по ГОСТ 15150 |
| Габаритные размеры | 145х90х35мм (без антенны) |
| Относительная влажность | до 100% при +25 Град.С. |
| Степень защиты по ГОСТ 14254-80 | 1Р50 |
| Масса в комплекте с батарейками, не более | 0,3 кг |
| Температура окружающей среды | от – 40 до +55 Град.С |
